蒸汽系統管道過濾器介紹

在蒸汽和冷凝水體系中，管道中的廢物、碎屑經常會對設備造成損害，如水垢、鐵銹、焊渣以及其它固體顆粒等都可能進人管道體系，過濾器能夠過濾掉液體或氣體中的固體顆粒，不但維護了設備免于損壞，并且也減少了設備停機維護時間。

    過濾器一般裝置在每一個疏水閥、流量計和控制閥的上游。過濾器其強度和密封試驗執行HG/T21637系列標準，其種類有Y型、T型、錐型、籃式等。接管形式有對焊銜接、法蘭銜接和螺紋銜接。殼體原料有碳鋼、低合金鋼、奧氏體不銹鋼等。

設計優點：濾網腔與濾網接觸嚴密，無泄漏、無揉捏，腔體兩頭經精密加工，為濾網提供了絕佳的油滑接觸面以及固定的腔體長度。濾網與經精密加工的腔體嚴密地接觸，有用地防止大于濾孔的雜質從濾網兩頭逃逸。

適用的物料有：

■化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。

■化工生產中的腐蝕性物料,如燒堿、純堿、濃稀硫酸、碳酸、醋酸、脂酸等。

■制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。

■輕工食物，制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品等。

■各種特殊工藝的高效精密過濾等。

                                 表一：不銹鋼鋼絲網的技能特性（英制）

目數/in 可截粒徑（μm） 絲徑 有用過濾面積%

10 2032 0. 0200（0.051） 64

20 955 0.0124(0.315) 58

30 614 0.00921 (0.224) 54

40 442 0.0076 （0..206） 48

50 356 0.00598（0.152） 46

60 301 0. 0048 （0.122） 44

80 216 0.00402（0.102） 42

100 173 0.00319(0.081) 40

―、過濾器

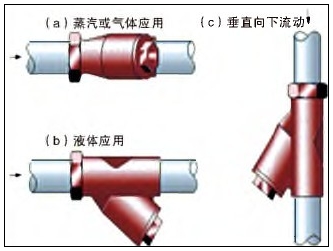

在蒸汽體系中，一般遍及選用Y型過濾器，本體為緊湊圓柱形，健壯耐高壓；當用于高壓場合時，閥體原料一般選用鉻鉬鋼。Y型過濾器在蒸汽和氣體體系中要求水平裝置，過濾室和管道處于同一平面上（見圖a），這樣能夠防止水積累在過濾室中，以免引起腐蝕并影響熱量傳遞。

 在液體體系中過濾室可筆直裝置 (見圖b），防止在流量較低時過濾掉的雜質進人到上游。雖然我們建議過濾器要裝置在水平管道上，但假如流體向下活動，過濾器仍是能夠裝在筆直管道上，這樣雜質、碎屑就能夠存留在過濾室中（見圖c），但當流體向上活動時就不能筆直裝置過濾器了，因?yàn)檫@樣會使過濾掉的雜質。

二、籃式過濾器

籃式過濾器的特點是有一個筆直的過濾室，一般比Y型過濾器大，按其口徑來說，經過籃式過濾器的壓降也比Y型過濾器低，因而常用于液體體系，包容廢物和雜質的才能也比Y型過濾器強。籃式過濾器也常用于大口徑的蒸汽體系。籃式過濾器只能裝置在水平管道上，較大較重的籃式過濾器需求裝置支撐。當籃式過濾器用于蒸汽體系時，在過濾器內會產生較多凝結水，所以設計用于蒸汽體系的過濾器有一個凝結水排放口，能夠裝置疏水閥掃除凝結水。

籃式過濾器在適用時一般并聯兩個，流體只經過其間一個，要清洗時可切換到另一個過濾器，而無需停機。

三、臨時過濾器

臨時過濾器在啟動階段用來維護設備和儀器，一般裝在法蘭之間，裝置的卷筒 (濾網）較長，便于裝置和拆開。為了進步過濾器的精度，可在錐形臨時過濾器的錐形濾板上裝置金屬絲網來進步過濾精度，而錐形濾板僅僅作為支撐。

四、過濾器濾網

過濾器中常用兩種形式的濾網。

■多孔濾板----在所需原料的平板上用沖床沖出許多小孔，然后卷成筒狀焊在一起，其濾孔相對粗大，孔
